組裝式鑄鐵閘門型號
發佈日期：2021-11-13 11:36:46瀏覽：757 次

PGZ組裝式弧形平面鑄鐵閘門的型號規格和安裝尺寸參數
表宋：PGZ4×4m-5×5m的型號及外形安裝尺寸
規格型號
4×4
4.5×4.5
5×5
外形及安裝尺寸
A
4000
4500
5000
A1
4240
4740
5300
A2
4330
4830
6130
B
4000
4500
5000
C
160
160
180
D
3000宋>
3500
4000
Φ
60
65
70
L
5000
5500
6000
L1
250
250
250
L2×Z
5宋0×9
500×10
500×11
L3
1000
1000
1000
L4
500
500
600
H
700
700
800
H1
1200
1200
1200
適用水頭
6
6
6
地腳螺栓
20-M20×500
22-M20×500
24-M20×500
表二：PGZ型0.3×0.3-2×2m拱形鑄鐵閘門型號及外形安裝尺寸（以下型號主要應用於深水區）
規格型號
0.3×0.3
0.5×0.5
0.8×0.8
1×1<體p>
1.2×1.2
1.5×1.5
1.8×1.8
2×2
主要尺寸
A
300
500
800
1000
1200
1500
1800
2000
A1
460
660
980
1200
1600
1700
2000
2240
A2
600
700
1020
1240
1640
1770
2070
2310
B
300
500
800
1000
1200
1500
1800
2000
C
90
100
110
120
130
130
135
135
Φ
30
35
35
40
40
45
45
50
L
460
760
1200
1500
1800
2200
2700
3000
L1
80
80
100
150
150
100
150
100
L2×Z
150×2
200×3
200×5
300×4
300×5
400宋5
400×6
400×7
L3
400
400
500
500
600
600
700
700
L4
150
150
200
300
400
400
400
400
H
200
200
300
400
500
500
500
600
H1
500
500
600
600
800
800
1000
1000
適用水頭
15
15
15
15
15
15
15
15
地腳螺栓
6-M12×200
8-M12×200
12-M12×200
10-M14×30
12-M14×300
12-M14×300
14-M16×350
16-M16×400
說明：用戶有其他不同的需要的，公司可以依據樣圖定製生產。

TAG標籤：拱形鑄鐵閘門 PGZ鑄鐵閘門鑄鐵閘門結構示意圖

上一篇：沒有了！

下一篇：沒有了！

經典案例

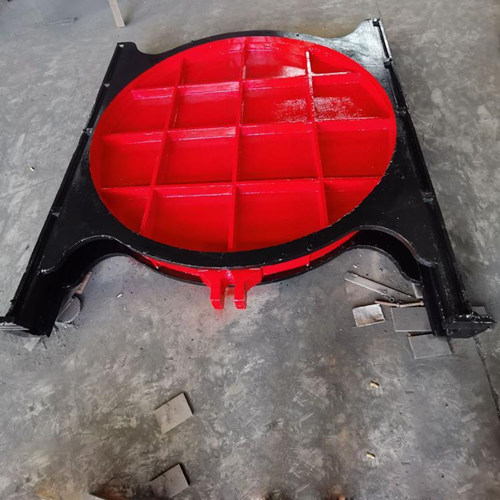

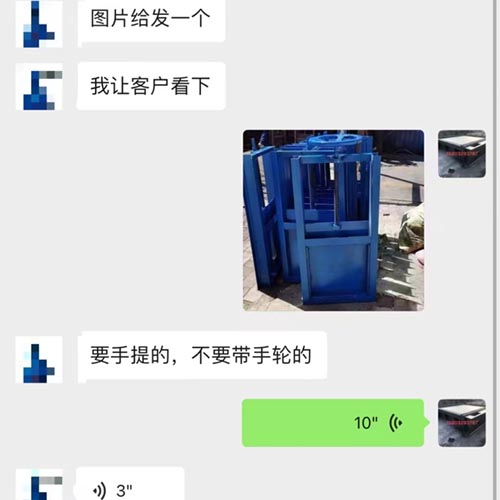

供應長春手提鑄鐵閘門···

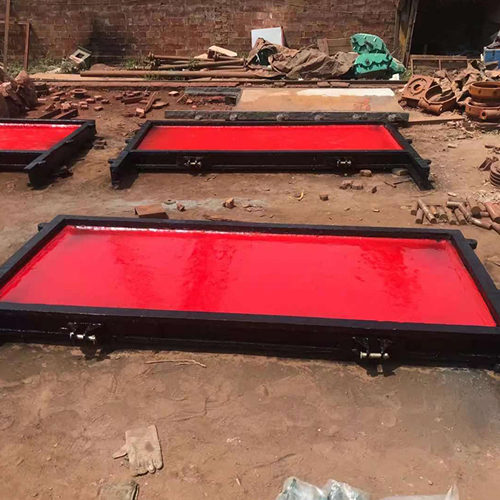

農田灌溉渠道機閘一體···

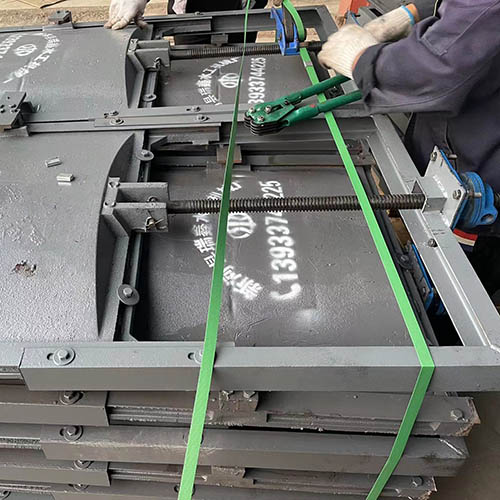

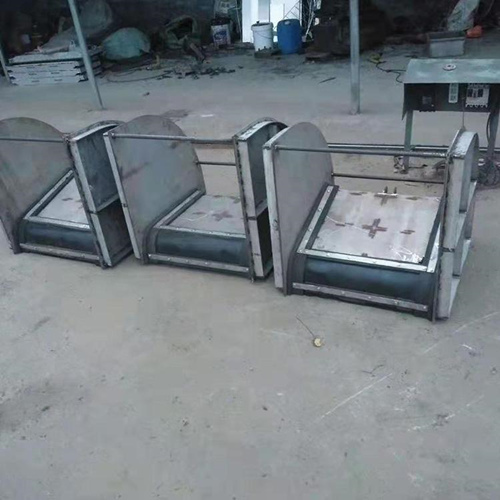

汾陽拱形鑄鐵閘門啓閉···

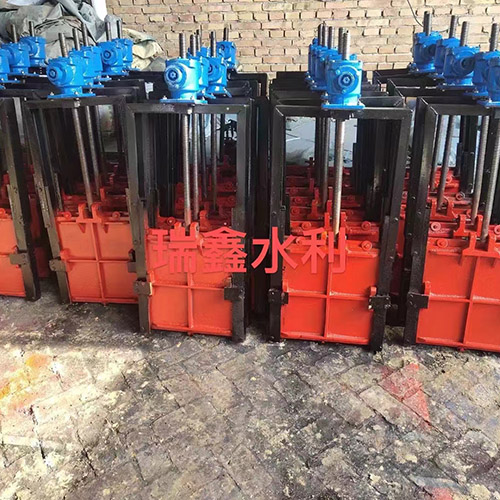

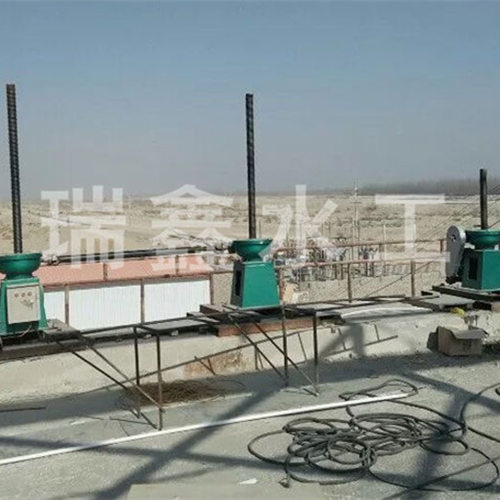

螺桿啓閉機成功案例

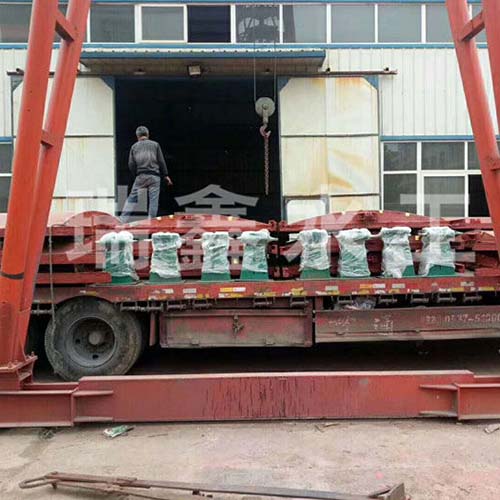

閘門發貨現場

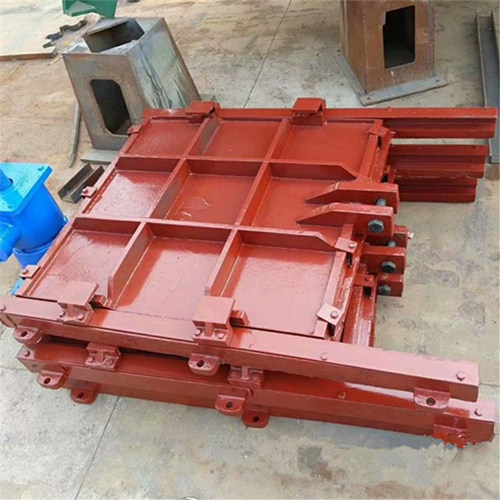

山西忻州手動機閘一體···

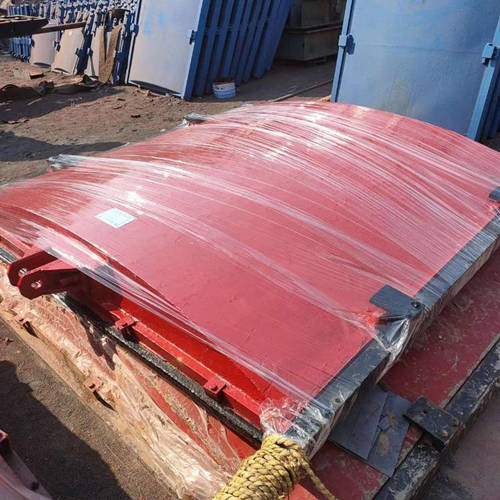

雙止水閘門啓閉機發貨···

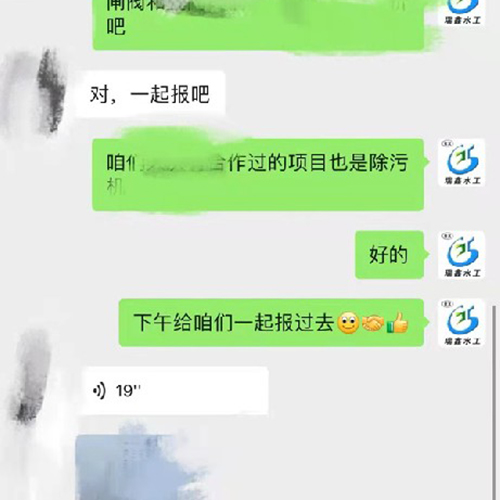

黑龍江定製除污用鑄鐵···
