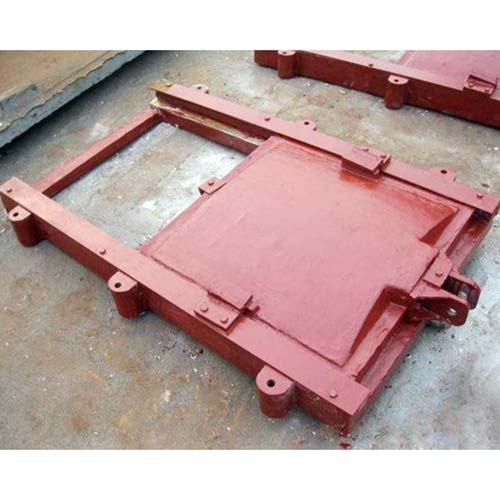

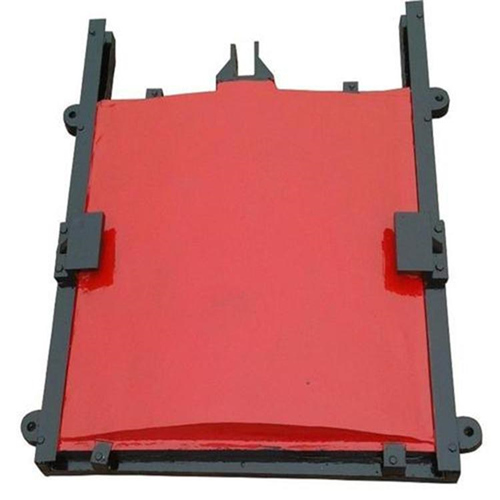

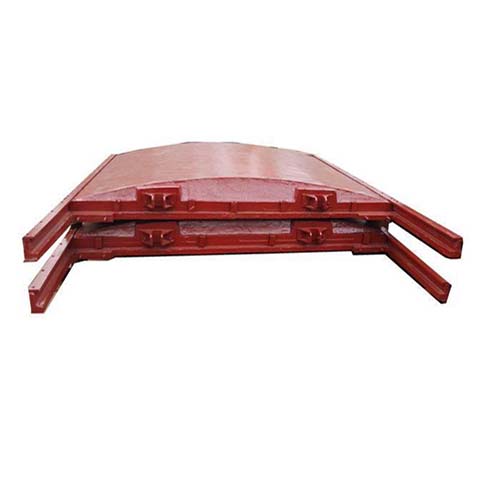

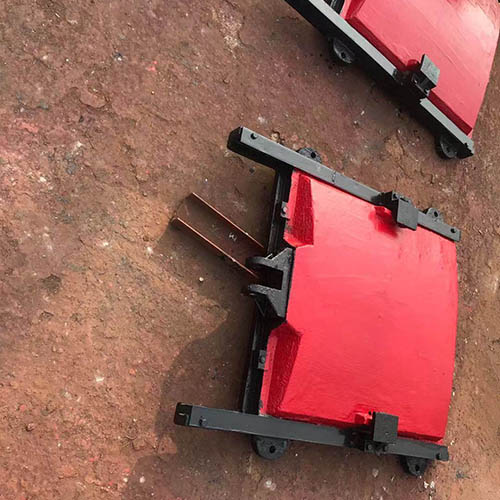

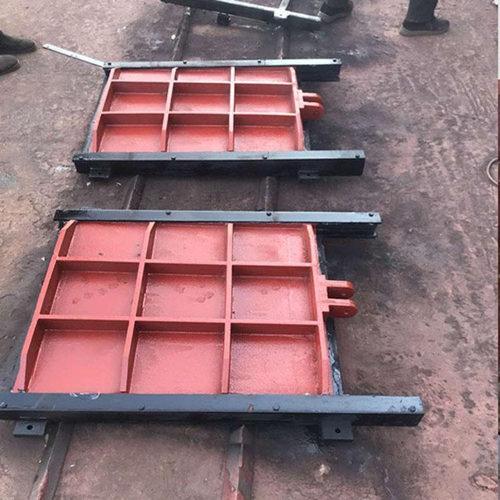

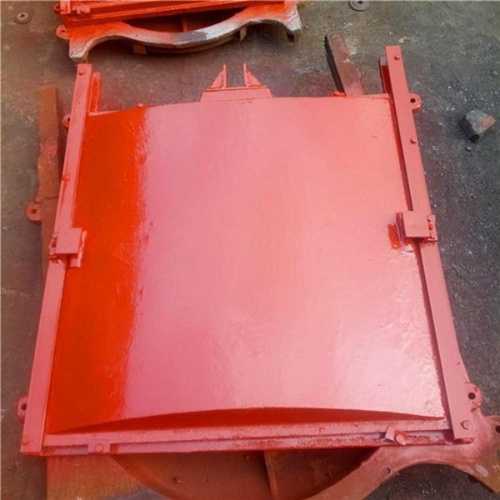

PGZ平面滑動鑄鐵閘門是一種常見的平面拱形水閘，多用於水利灌溉、水電站、給排水等水利工程，其常見的型號從PGZ0.6×0.6m到5×5m都有，用戶可依據相應的施工圖紙選購相應的材質型號，異型的可來圖來樣定製生產。
一、常見的部分PGZ拱形/弧形平面鑄鐵閘門外形及安裝尺寸參數表
表：（一）PGZ0.6×0.6m-1×1.2m外形及安裝尺寸表：
規格型號 | 0.6×0.6 | 0.8×0.8 | 0.8×1 | 1×1 | 1×1.2 | |
尺寸參數 | A | 600 | 800 | 800 | 1000 | 1000 |
B | 600 | 800 | 1000 | 1000 | 1200 | |
C | 55 | 55 | 55 | 55 | 55 | |
D | 710 | 910 | 910 | 1110 | 1110 | |
E | 85 | 85 | 85 | 85 | 85 | |
F | 680 | 880 | 880 | 1080 | 1080 | |
H | 800 | 1200 | 1440 | 1440 | 1080 | |
H1 | 710 | 910 | 910 | 1110 | 1290 | |
M | 645 | 845 | 845 | 1045 | 1045 | |
N | 650 | 850 | 1050 | 1050 | 1250 | |
a | 110 | 130 | 130 | 150 | 150 | |
b | 50 | 50 | 50 | 50 | 50 | |
d | 90 | 135 | 135 | 140 | 140 | |
e | 75 | 80 | 80 | 85 | 85 | |
f | 75 | 90 | 90 | 90 | 90 | |
g | 30 | 30 | 30 | 30 | 30 | |
h | 30 | 30 | 30 | 30 | 30 | |
h1 | 50 | 100 | 100 | 100 | 100 | |
h2 | 700 | 800 | 600 | 600 | 570 | |
h3 | 650 | 650 | 490 | |||
h4 | 400 | |||||
h5 | ||||||
N1 | 55 | 70 | 70 | 70 | 70 | |
適用水頭 | 3 | 3 | 3 | 3 | 3 | |
重量kg | 板重 | 102 | 126 | 171 | 185 | 250 |
總重 | 宋td width="221" valign="center" style="padding: 0px 7px; border-width: 1px; border-style: solid; border-left-color: initial; border-right-color: windowtext; border-top-color: initial; border-bottom-color: windowtext; background-color: rgb(187, 187, 187);">224 | 311 | 311 | 453 | ||
地腳螺栓 | 4-14×200 | 4-M14×200 | 6-M14×200 | 6-M14×20 | 8-M14×200 | |
表（二）：PGZ1.5×1.5m-2×3m外形及安裝尺寸表：
規格型號 | 1.5×1.5 | 1.5×2 | 2×2 | 2×2.5 | 2×3 | |
尺寸參數mm | A | 1500 | 1500 | 2000 | 2000<體span> | 2000 |
B | 1500 | 2000 | 2000 | 2500 | 3000 | |
C | 60 | 60 | 70 | 70 | 70 | |
D | 1620 | 1620 | 2140 | 2140 | 2140 | |
E | 150 | 160 | 182 | 212 | 167 | |
F | 1590 | 1590 | 2110 | 2110 | 2110 | |
H | 1960 | 2460 | 2460 | 2960 | 3640 | |
H1 | 1620 | 2120 | 2140 | 2640 | 3140 | |
M | 1545 | 1545 | 2060 | 2060 | 2060 | |
N | 1560 | 2060 | 2070 | 2570 | 3070 | |
a | 190 | 190 | 235 | 235 | 235 | |
b | 60 | 60 | 70 | 70 | 70 | |
d | 180 | 180 | 190 | 190 | 190 | |
e | 100 | 100 | 105 | 105 | 105 | |
f | 130 | 130 | 140 | 140 | 140 | |
g | 50 | 50 | 50 | 50 | 50 | |
h | 30 | 30 | 35 | 35 | 35 | |
h1 | 150 | 150 | 280 | 280 | 280 | |
h2 | 450 | 660 | 530 | 370 | 370 | |
h3 | 450 | 500 | 500 | 450 | 550 | |
h4 | 400 <宋td> | 500 | 500 | 650 | 700 | |
h5 | 430 | 500 | 500 | 750 | 800 | |
h6 | 400 | 680 | ||||
適用水頭 | 6 | 6 | 6 | 6 | 6 | |
重量kg | 板重 | 600 | 720 | 1200 | 1575 | 1750 |
總重 | 900 | 1120 | 1820 | 2300 | 2850 | |
地腳螺栓 | 10-M16×300 | 10-M16×300 | 10-M16×300 | 12-M16×300 | 12-M16×300 | |
表（三）：PGZ2.5×3m-3.5×3m外形及安裝尺寸表：
規格型號 | 2.5×3 | 3×2 | 3×3 | 3.5×2 | 3.5×3 | |
尺寸參數mm | A | 2500 | 3000 | 3000 | 3500 | 3500 |
B | 3000 | 2000 | 3000 | 2000 | 3000 | |
C | 80 | 90 | 90 | 100 | 100 | |
D | 2660 | 3180 | 3180 | 3700 | 3700 | |
E | 167 | 190 | 190 | 290 | 290 | |
F | 2620 | 3140 | 3140 | 3650 | 3650 | |
H | 3460 | 2480 | 3480 | 2500 | 3500 | |
H1 | 3160 | 2180 | 3180 | 2200 | 3200 | |
M | 2580 | 3080 | 3080 | 3590 | 3590 | |
N | 3080 | 2080 | 3080 | 2100 | 3100 | |
a | 285 | 340 | 340 | 390 | 390 | |
b | 80 | 90 | 90 | 100 | 100 | |
d | 195 | 225 | 225 | 235 | 235 | |
e | 115 | 130 | 130 | 140 | 140 | |
f | 160 | 180 | 180 | 200 | 200 | |
g | 50 | 60 | 60 | 65 | 65 | |
h | 45 | 60 | 60 | 60 | 60 | |
h1 | 280 | 280 | 280 | 280 | 280 | |
h2 | 370 | 530 | 370 | 530 | 370 | |
h3 | 550 | 500 | 550 | 500 | 550 | |
h4 | 700 | 500 | 700 | 500 | 700 | |
h5 | 800 | 500 | 800 | 500 | 800 | |
h6 | 680 | 680 | 680 | |||
適用水頭 | 6 | 6 | 6 | 6 | 6 | |
重量kg | 板重 | 2390 | 2400 | 3600 | 3170 | 4670 |
總重 | 3350 | 3600 | 5000 | 4309 | 6578 | |
地腳螺栓 | 12-M16×300 | 10-M16×300 | 12-M16×300 | 10-M18×350 | 12-M18×350 | |

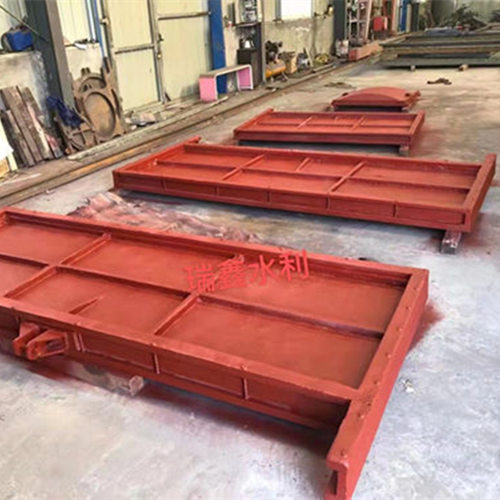

二、PGZ型平面滑動鑄鐵閘門常見分類：
1、平面鑄鐵閘門從安裝佈置形式來說可以分爲整體式和組裝式佈置，從上表的數據參數中可知，在型號尺寸小於2米×2米的閘門，通常採用整體佈置安裝，在型號尺寸大於2米×2米時，多采用組裝式佈置安裝。組裝式佈置的鑄鐵閘門也被稱爲組合式鑄鐵閘門。
2、依據吊點的不同，其還可分爲單吊點鑄鐵閘門和雙吊點鑄鐵閘門，通常情況下，在型號尺寸小於等於2.5米的閘門大多采用單吊點，大於2.5米時多采用雙吊點，也就是人們經常所說的雙吊點鑄鐵閘門。
三、PGZ平面鑄鐵滑動閘門安裝特點：
1、PGZ系列僅限於安裝在露頂式和閘後止水水工工程中，比如渠道，水庫，水電站，河道上使用。<用span>
2、根據用戶要求可加平板橡膠止水、銅板止水。
3、閘門孔口尺寸爲長方形，而孔口寬度B與高度h均爲標準值(即可從上表中查出)，可按正面方法查出對應技術數據，例: 2.5×3.5m閘門，
4、對於其他型號規格閘門，可按用戶要求設計生產非標於產品。
四、用戶選購說明：
1、註明閘門材質、形式，是灰鑄鐵還是球墨鑄鐵；
2、過水口寬度及高度；
3、設計水頭門葉面板的厚度，是否需要加強；
4、單吊點、還是雙吊點，雙吊點的需要註明吊點**距，由用戶閘門寬度數據決定；
5、註明止水方式，是單向止水、還是雙向止水，是前止水，還是閘後止水，其中前止水使用於渠道、河道安裝，通常爲三邊止水，後止水通常安裝在涵洞，通常爲四邊止水；
6、止水面材質要求，是不鏽鋼止水還是鑲銅止水；
7、其它特殊要求可雙方協商解決，也可來圖來樣定製生產。
