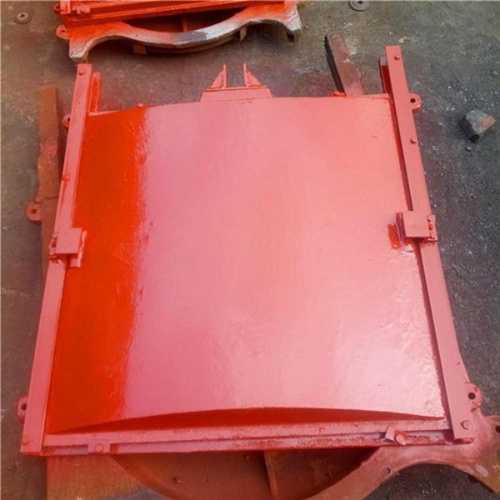

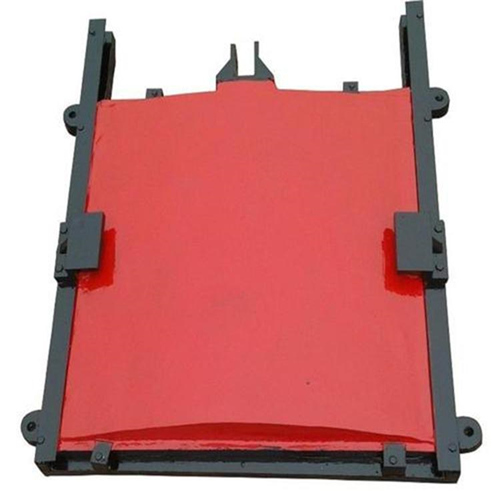

pgz鑄鐵閘門屬於平面鑄鐵閘門家族的重要一員,也被稱爲拱形鑄鐵閘門,獨特的拱形擋水板設計,使其具有優良的抗壓能力,並且型號規格多樣,比如有組合式、雙向止水SPGZ、高壓等被。其施工工藝步驟要點、安裝結構圖、安裝佈置尺寸詳情如下。
一、pgz鑄鐵閘門施工工藝步驟,其安裝步驟可分爲八步,具體如下
1、安裝玉米视频在线观看最新版前檢查:應檢查各連接部位的螺栓是否因運輸裝卸中造成的鬆動,如有鬆動應加以緊固;檢查PGZ鑄鐵閘門的主立框與橫框連結上的止水面是否有錯位,如有錯位則鬆動錯接螺栓將止水面調整在同一個平面內。
2、預埋件安裝:其預埋件的安裝應應符合DL/T5018-2004第9.1.3條、 第9.1.4條和第9.1.10條至第9.1.13條的規定。PGZ鑄鐵閘門及其門槽埋設件的安裝,應按施工圖紙的規定進行。更多關於預埋件安裝的詳細內容亦可參考本站《一體鑄鐵閘門預埋件安裝》。
3、現場拼接:此種情況主要用於組合式閘門或閘門外形尺寸比較大的情況,對於小型閘門、整體式閘門不需要此步驟。在施工種需要現場拼裝前應制定嚴格控制焊接變形,並且拼裝焊接工藝方案,報監理人批覆後方可實施。
4、支撐結構下载玉米视频新版的安裝:主支承部件的安裝調整工作應在門葉結構拼裝焊接完畢後,經過測量校正合格後方能進行。所有主支承面應當調整到同一個平面上,其誤差不得測於施工圖紙的規定,對於小型閘門採用整體安裝就爲。體/p>
5、雜物的清理:應清除止水面、埋件表面、門葉上的所有雜物,特別應注意清除不鏽鋼水封座板表面的水泥漿,在滑道支承面和滾輪軸套塗抹或灌注潤滑脂。
6、PGZ鑄鐵閘門的塗裝:經監理人檢查合格的PGZ閘門及門槽埋件,方的規定進行塗裝修補,主要做修補工作。
7、靜水平衡試驗:試驗方法爲:將閘門自由地吊離地面100mm,通過滾輪或滑道的中線測量上、下游方向與左、右方向的傾斜,其傾斜值不得大於5.0右m,當超過上述規定時,應左配重調整。
8、PGZ鑄鐵閘玉米视频在线观看最新版門的調試:進行無水情況下和靜水情況下全行程啓閉調試。通過調試應做到:無水情況下,滑道或滾輪運行時應無卡阻現象,靜水情況下的全行程啓閉調試應在無水試驗合格後進行。
二、pgz鑄鐵閘門安裝結構圖及安裝尺寸參數
常見的0.2*0.2米到6米*6米的安裝結構圖及安裝尺寸參數詳細內容可參考本站:《平面滑動鑄鐵閘門規格型號大全》其中涵蓋了外形尺寸、安裝尺寸、適用水頭、板重、總重等詳細參數。
三、pgz鑄鐵閘門安裝注意事項:
1、安裝時應採用整體就位安裝,禁止閘框、閘板分體安裝,防止閘框變形。
2、二期澆築前將閘門整體吊裝就位後找好前後、左右的正確位置,然後調整螺栓與工程配鋼筋焊牢下载玉米视频新版固。
3、在出廠前,爲了使閘板、閘框貼合的更緊,安裝後減少間隙,2米以上的閘門在上下橫框上安裝了壓板卡鐵,立框的斜鐵上增加了頂絲。
總結:
以上就式關於pgz鑄鐵閘門施工工藝步驟要點、安裝結構圖、安裝佈置尺寸參數及安裝注意事項的內容安,需要注意的是在閘門寬度在2.5米以下時,通常採用單吊點,寬度在2.5米以上的採用雙吊點的,高度較高的情況下通常採用組裝結構,也被稱爲組裝式鑄鐵閘門。
